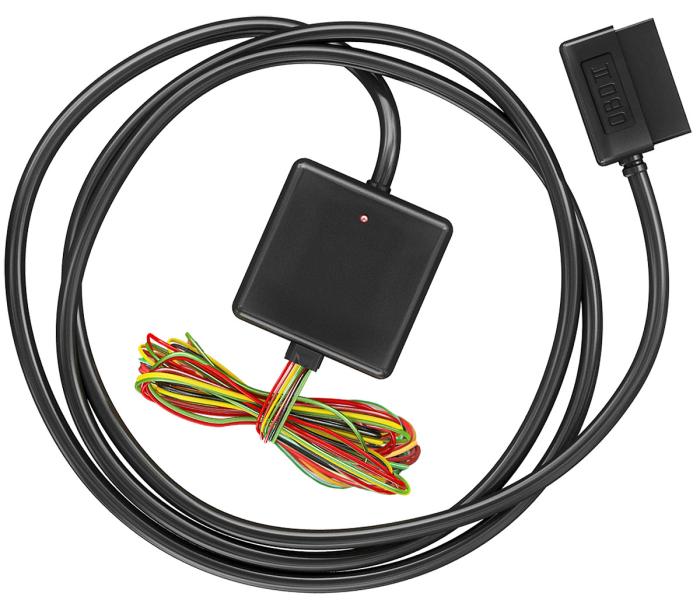

Адаптер OBDII TK-OBD2LOG

8 850 руб.

Товар доступен под заказ.

Описание

Адаптер TK-OBD2LOG предназначен для считывания технических параметров транспортного средства с диагностической шины OBD-II (On-board diagnostics) и передачи их бортовому контроллеру мониторинга «АвтоГРАФ» по интерфейсу CAN (SAE J1939).

После включения питания устройство периодически делает попытки установить связь с ЭБУ (Электронным Блоком Управления) автомобиля и принять данные о поддерживаемых параметрах.

Полученный список сохраняется в ПЗУ ТК-OBD2LOG.

Установив связь с ЭБУ, устройство 1 раз в 10 секунд опрашивает требуемые пользователю параметры и транслирует их в шину CAN (к которой подключен контроллер «АвтоГРАФ-GSM») по протоколу SAE J1939 на скорости 250 Кбит/с.

Технические характеристики

Поддерживаемые протоколы OBD-II	ISO 15765-4 (CAN) ISO 14230-4 (Keyword Protocol 2000) ISO 9141-2 SAE J1850 VPW SAE J1850 PWM
Интерфейс для подключения к контроллеру «АвтоГРАФ»	CAN (SAE J1939)
Электрические характеристики	Напряжение питания: 10…60 В Потребляемый ток (при 12 В, 22 °С): 80 мА
Температурный диапазон	-40…+85 °С
Габаритные размеры	50 х 50 х 20 мм
Средний срок службы	10 лет
